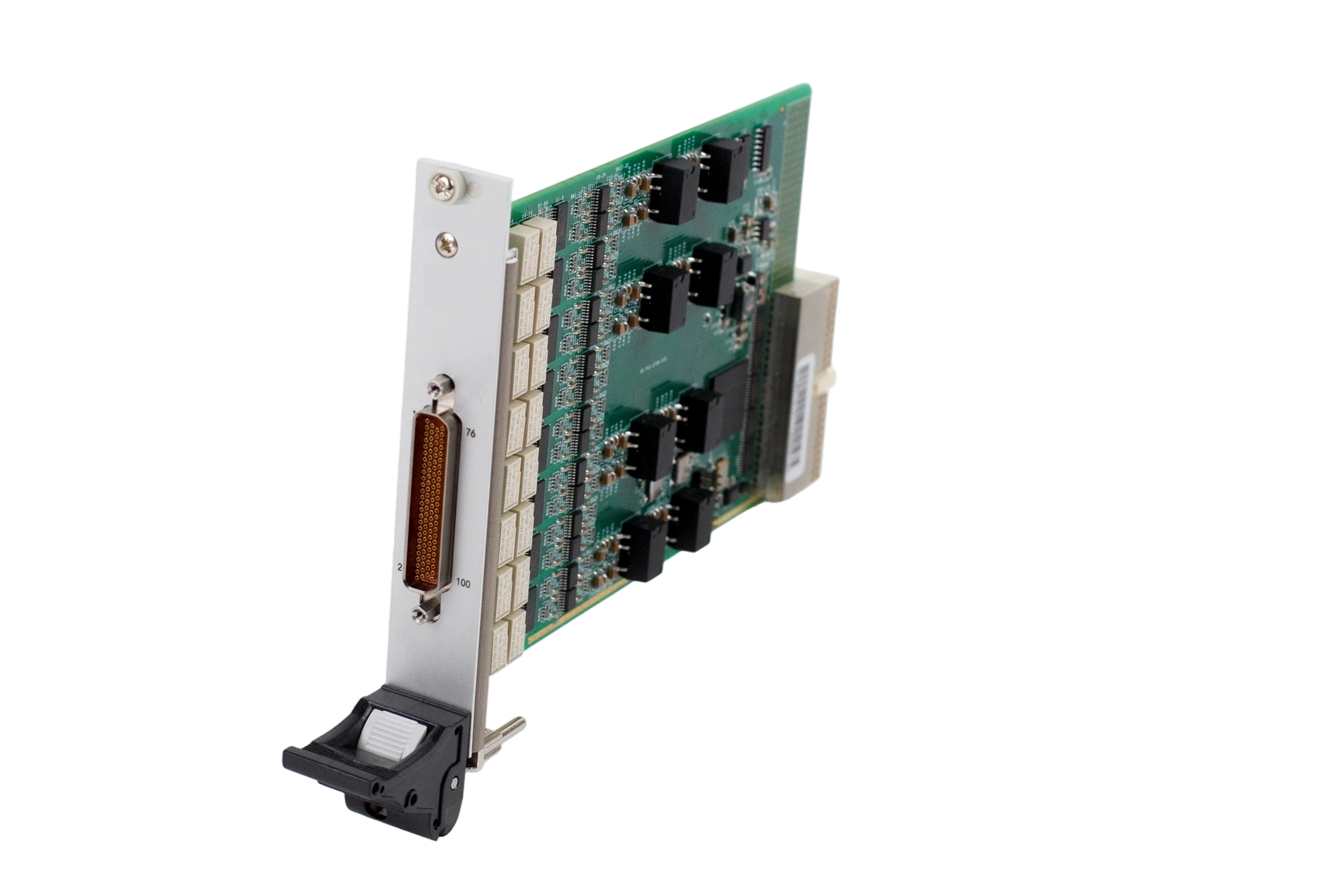

PXI-6706
16通道隔离串口通信模块
| 主要特点 |
|
● 提供 16 路异步串口，每2个为1组，组间相互隔离，隔离电压1000V
● 每通道串口模式可独立配置， 支持 RS232/422/485
● 接口端配有浪涌保护和短路保护，具有±15kV 的静电保护，增强系统的可靠性
● 波特率最高到921.6kbps
● 具有64-byte的接收和发送FIFO
● RS422/ 485模式配有可程控匹配电阻， 适用于组网模式
● 具备通信环路自检功能
● 端口具有 ±15kV 的静电保护
|
|
产品介绍
|
|
PXI-6706是一款基于 PXI 总线的16通道隔离串口通信模块。 每通道可以配置为 RS232/422/485 通信模式，通道之间相互隔离，隔离电压达1000V，波特率可达921.6kbps。特别对于 RS422/485 通信的组网模式， 在接收端配置了匹配电阻， 可以通过程序控制接入。
|
|
原理简介
|
|
整个系统主要由接口保护电路、 通讯方式选择电路、 RS232/422/485 通讯模块、 串口协议芯片等组成。 接口部分设计了 TVS 浪涌保护器件和自恢复保险丝， 保证后级电路不受现场环境的影响。 用户可以通过上位机软件选择通信模式为RS422 或者 RS485 模式， 对于 RS422 或者 RS485 模式还配有匹配电阻， 可以通过程序控制其是否接入。
|
|
典型应用
|
|
● 扩充串口数量
● 信号数据采集
● 工业控制
|
