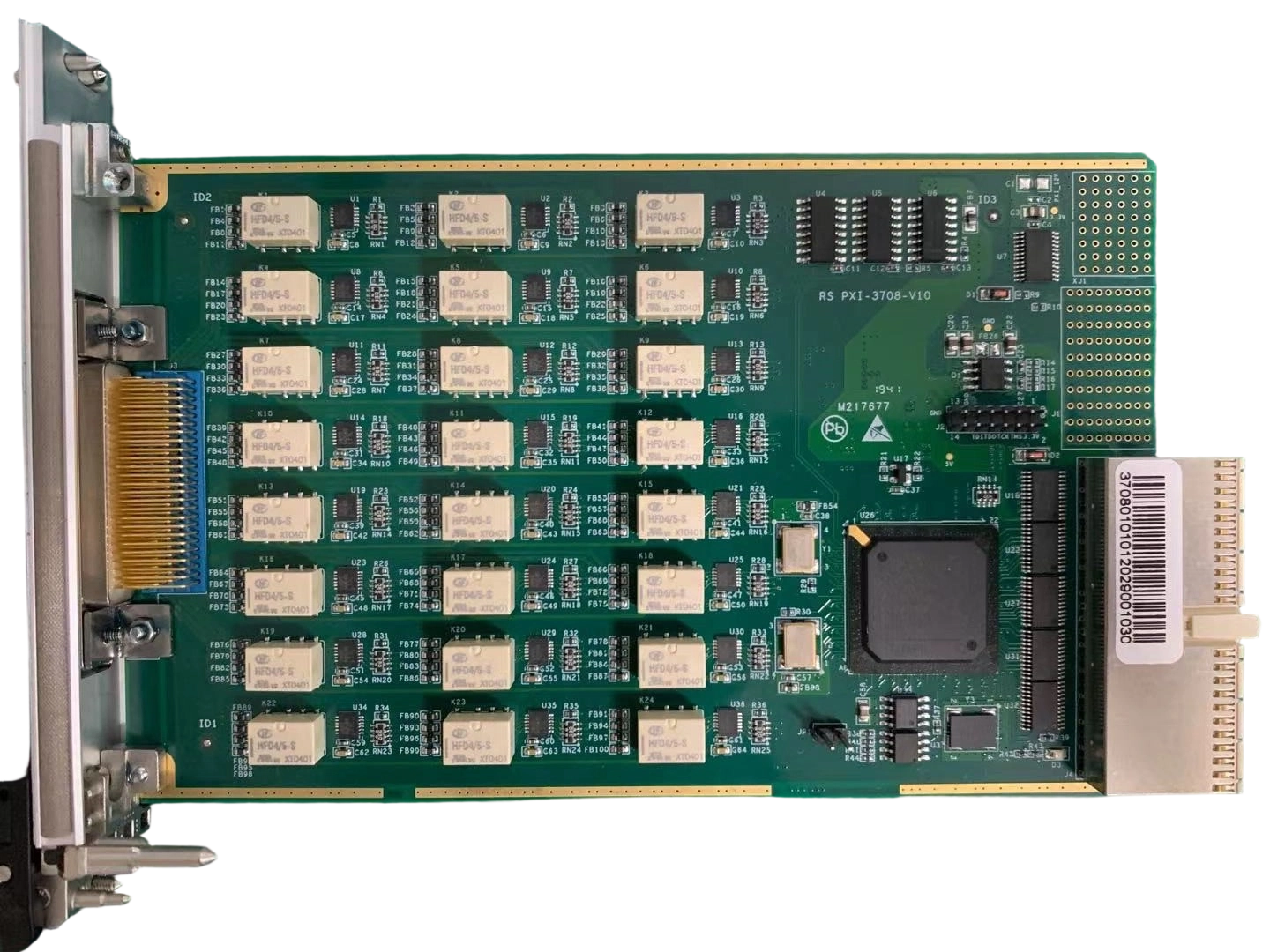

PXI-6708
24通道RS422/RS485通讯模块
| 主要特点 |
|
● 提供 24路RS422/485异步串口
● 接口端配有浪涌保护和短路保护，具有±15kV 的静电保护，增强系统的可靠性
● 波特率最高到10Mbps
● 具有64-byte的接收和发送FIFO
● 配有可程控匹配电阻， 适用于组网模式
● 具备通信环路自检功能
|
| 产品介绍 |
|
PXI-6708是一款基于 PXI 总线的24通道RS422/RS485串口通信模块。 每通道支持RS422/RS485通信模式，波特率可达10Mbps。特别对于 RS422/RS422通信的组网模式， 在接收端配置了匹配电阻， 可以通过程序控制接入。
|
| 原理简介 |
|
整个系统主要由接口保护电路、 RS422/RS485通讯模块、 串口协议芯片等组成。 接口部分设计了 TVS 浪涌保护器件和自恢复保险丝， 保证后级电路不受现场环境的影响。对于 RS422/RS485模式还配有匹配电阻， 可以通过程序控制其是否接入。
|
