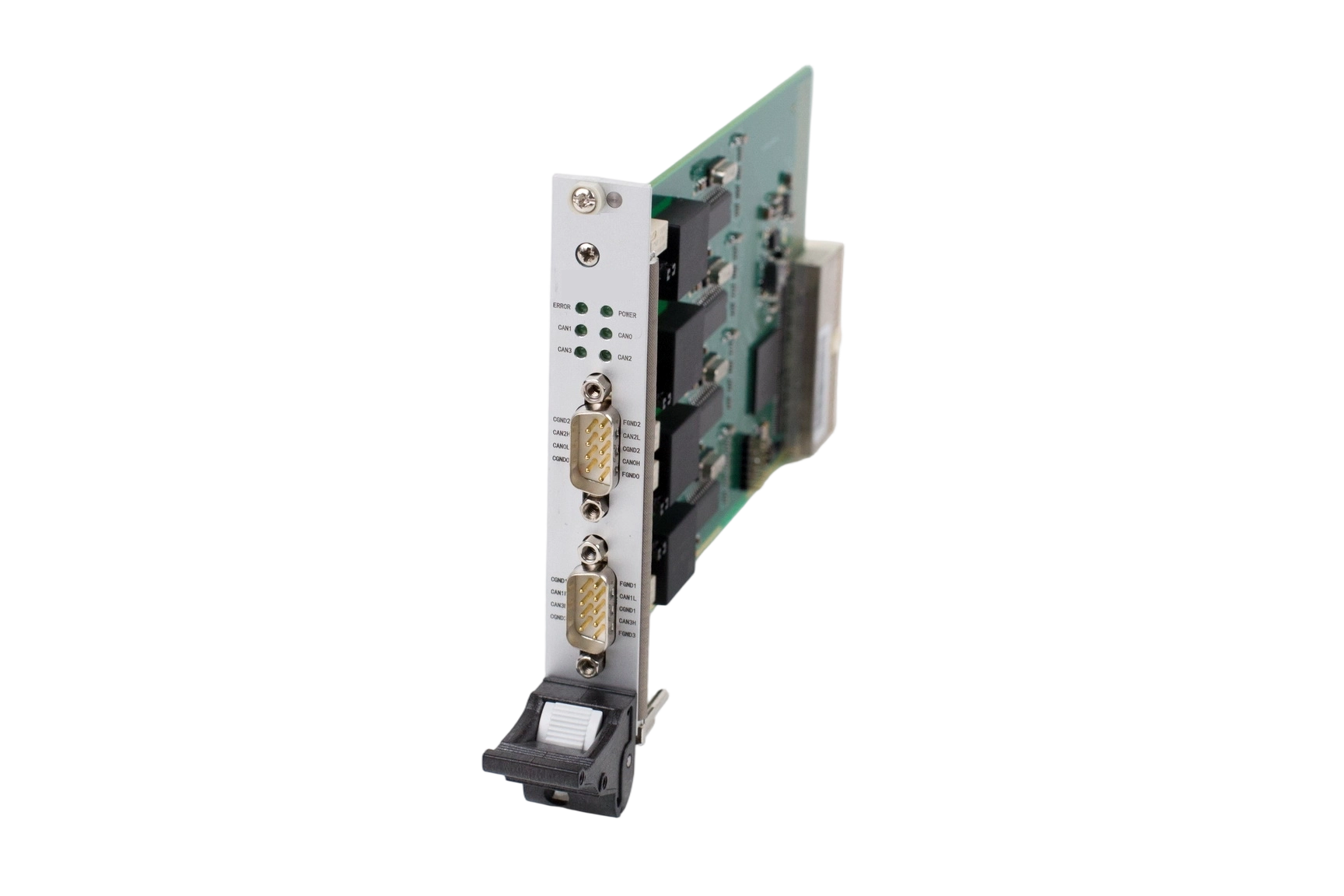

PXI-6702
CAN 总线通信模块
| 主要特点 |
|
● 数据传输率 5kbps~1Mbps
● 4通道， 各通道之间相互隔离
● 终端电阻接入状态硬件可选
● CAN2.0 电平标准， 支持 CAN 协议下的同步、 延迟、 错误检测等特性
● 3U PXI 架构， 提供 32bit， 33MHz 的 PCI 总线接口
● 提供 Windows 驱动及范例程序
|
| 产品介绍 |
| PXI-6702 是一款基于 PXI 总线的 CAN 通信模块， 最多可提供 4 通道相互隔离的 CAN 总线接口， 通信速率软件可设，最大支持 1Mbps， 终端电阻可通过硬件选择是否接入。 兼容各种 CAN 电平， 用户可以不用考虑物理层的工作， 而只专注于编写协议层应用软件， 极大缩短了用户的开发周期。 |
| 原理简介 |
| 整个系统主要由 CAN 总线信号接口、 CAN 驱动器模块、光耦隔离模块、 CAN 控制器模块、 FPGA 控制模块、配置电路模块、 电源模块组成。 其中，CAN 总线信号接口用以连接 CAN 总线输入输出信号； CAN 驱动器模块是 CAN 协议控制器和物理总线之间的接口， 该模块对总线提供差动发送能力并对 CAN 控制器提供差动接收能力；光耦隔离模块用以实现 CAN 驱动器模块及 CAN 控制器模块间的隔离； CAN 控制器模块主要由 CAN 控制器芯片构成， 实现CAN 总线协议相关的控制。 |
| 典型应用 |
|
● 总线监控、 自动化控制等实时应用
● CAN 设备开发与测试
● 工业控制、 机器人等领域
|
