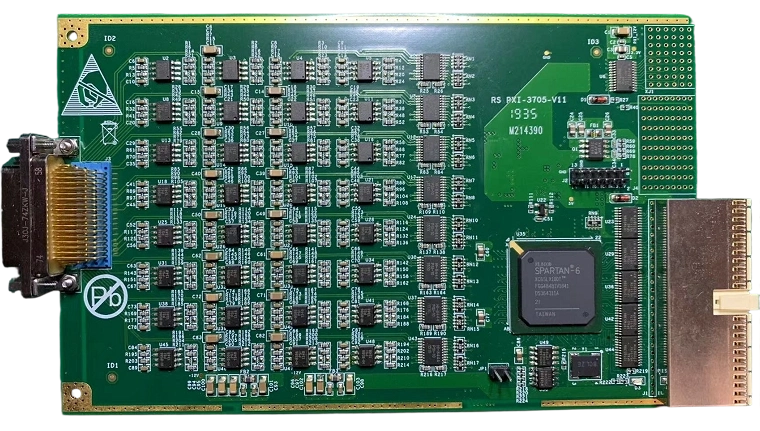

PXI-6705-8/16
ARINC429 通信模块
| 主要特点 |
|
● FPGA实现429协议，工作稳定可靠
● 32 位 /33MHz PCI 总线
● 100kbps/12.5kbps 通信速率选择
● 8/16通道全双工
● 接收数据自动添加时间标签功能， 32 位时标， 精度达 10us，支持时间戳查询
● 接收数据可编程深度中断通知
● 发送数据可编程时间间隔
● 发送通道 FIFO 缓冲 256×32 位/通道， 接收通道 FIFO 缓冲1k×32 位/通道
● 数据自动收发
|
| 产品介绍 |
|
PXI-6705 是依据 ARINC429 数据总线通信协议研发的一款基于 PXI 总线的 3U 通信板卡。 该板卡适用于航空机载电子系统分析， 以及构建仿真模拟、 监测及测试系统平台， 两种通信速率 100k/12.5k 软件可选； 满足 32 位 /33MHz PCI 总线规范； 具有 32 路 ARINC429 发送通道和 32 路 ARINC429 接收通道；支持 Target 读写操作； 接收数据可编程深度中断通知， 支持精度为 10us 的时间戳查询； 发送数据时间间隔可编程； 发送通道 FIFO 缓冲 1k 字 / 通道， 接收通道 FIFO 缓冲 512 字 / 通道；支持数据自动收发。
|
| 原理简介 |
|
PXI-6705 基于FPGA实现 ARINC429 通信协议， 共包括 32 个 ARINC429 发送通道和 32 个接收通道。 通过 FPGA实现 ARINC429 通信协议和 PCI 总线时序。可以实现接收数据可编程深度的中断通知， 通过板卡驱动可实现对各通道的时戳查询， 精度为 10us。 支持数据自动收发， 发送数据的时间间隔可通过软件设置。
|
