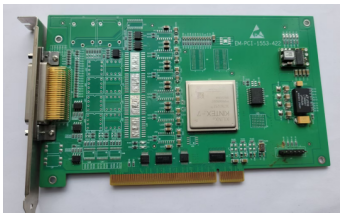

PCI-1553-M-I
支持1、2、4个独立双冗余1553通道
| 功能特点 |
|
提供 1、2 或 4 个独立的双冗余 1553B 通道
支持单功能（BC、RT 或 BM）或全功能（BC/31RT/BM）
符合 MIL-STD-1553B、GJB289A 协议
板载 128MB DDR3 缓存
支持协议错误注入和检测
提供电气错误注入：可注入任意停止位和波形畸变
支持直接耦合和变压器耦合软件可配置
支持总线信号幅值可编程
支持单一通道的总线信号采集
提供温度监控功能
提供 18 路双向离散 IO 和 2 路差分离散 IO
支持 IRIG-B DC 输入输出
支持 IRIG-B AC 输入
支持软件和外部信号触发
总线故障提供状态指示灯
32bit 33/66MHz PCI 总线，兼容 PCI-X
提供随卡光盘和线缆
提供工业级产品
|
| BC |
|
支持周期和非周期消息的发送
支持实时的条件跳转
支持消息的重试和自动总线切换
支持多个数据缓存区
|
| RT |
|
支持响应时间和状态字可编程
支持多个数据缓存区
支持 RT 监控功能
|
| BM |
|
全部 1553B 总线消息的监控和错误检测
支持过滤和触发功能
|
| 软件支持 |
|
驱动 — 支持 Windows XP、Linux、VxWorks 5.1、RTX、QNX、LabVIEW RT 操作系统
API — 提供 Windows XP、Linux、VxWorks、RTX、QNX、LabVIEW RT 操作系统的 API
例程 — 提供使用 ANSI C、LabVIEW 编写的例程
仿真软件 — 支持 BusTools-1553B 软件
|
| 产品介绍 |
|
PCI-1553 是第二代 PCI 规格的 1553B 系列适配卡。该产品提供 1～4 个双冗余 1553B 通道，支持单功能/全功能。相比较第一代 PCI 规格的 1553B 总线适配卡，第二代产品采用大容量 DDR3 缓存，可实现对多通道全功能应用以更好的支持，同时新增加了直接耦合或变压器耦合软件可配置、总线信号幅值可编程、电气错误和协议错误注入、总线信号波形监控等功能，IRIG-B 可支持 AC/DC 解码，以及 IRIG-B DC 编码功能。
PCI-1553 采用自主研发的智能 1553B 协议处理器，可实现对 1553B 总线周期消息和非周期消息的实时收发、精确调度。与 BusTools-1553B 软件配合使用，可实现 1553B 总线数据的实时分析和总线仿真。PCI-1553 作为标准 PCI 半长卡，可方便应用于各种带 PCI 插槽的 PC 机、工控机中，适用于实验室和外场的仿真、分析和测试等应用环境。
|
|
规格参数
|
| 物理/环境参数 |
|
标准半长卡 PCI 子卡（106.68mm × 167.64mm）
工业级工作温度：-40～70℃
存储温度：-55℃～125℃
工作湿度：5%～95%，非凝缩
|
| 精确功能 |
|
48 位 1uS 时间标签
提供温度监控功能
负载可载协议错误注入列表（可加载协议错误注入列表）
总线故障状态 LED 指示
|
| 系统 IO |
|
18 路双向离散 IO
输入电压范围：-0.3V～+35V
默认输出：+3.3V，最高可配置到 +35V
2 路 RS485 电平 IO
|
| 连接器 |
|
DB37 连接器：
1～4 通道 1553B 总线信号
18 路双向 IO 信号
2 路 RS485 信号
IRIG-B AC/DC 输入信号
|
| 最大定额 |
|
单通道：0.4A@+5V，0.3A@+3.3V
双通道：0.6A@+5V，0.5A@+3.3V
四通道：0.9A@+5V，0.8A@+3.3V
|
| PCI536 接口描述 |
|
支持 33MHz 和 66MHz PCI 总线
需要 3.3V 和 5V PCI 总线信号
兼容 PCI 和 PCI-X 1.0 插槽
|
| BC |
|
如下过程可编程
框架控制框架状态号及顺序
消息重试时间
重试成功响应时间
消息发送失败次数
可出运行的消息列表中插入非周期消息
接收错误字或状态字超时切换总线
支持多个数据缓存区
提供命令和状态监控功能
支持单/冗余双通道两种运行模式
支持软件和外部触发
|
| RT |
|
可同时支持 31 个 RT 仿真
响应时间和状态字可编程
支持可选的 1553B 缓存模式字
支持 RT 监控功能
支持多个数据缓存区
|
| BM |
|
可监控全部 1553B 总线信息
支持 1553B 总线波形采集
支持总线过滤，如 RT 地址、子地址
支持硬件和软件触发
|
